LOGs

La sección LOGs documenta la integración de syslog del laboratorio y el dashboard de Grafana que centraliza los eventos de los equipos Nokia.

Objetivo

Esta integración se diseñó para cubrir tres necesidades del laboratorio:

1. Centralizar eventos de SR OS y SR Linux en un solo pipeline.
2. Poder filtrar rápidamente por plataforma, equipo, aplicación y tipo de evento.
3. Mantener una arquitectura simple que reutiliza Grafana, ya presente en el lab.

Componentes

Componente	Función
Loki	Almacena e indexa los logs
Alloy	Recibe syslog, normaliza etiquetas y envía a Loki
Grafana	Visualiza los logs y expone el dashboard

Qué documenta este módulo

En esta sección vas a encontrar:

• la arquitectura completa del pipeline de logs
• el detalle de cada bloque de configs/logs/config.alloy
• el detalle de cada bloque de configs/logs/loki-config.yml
• la configuración de syslog aplicada en SR OS y SR Linux
• el impacto de la retención y cómo funciona el almacenamiento efímero por defecto
• consultas útiles y validaciones operativas

Acceso

Servicio	URL	Credenciales
Grafana	http://localhost:3030	admin/admin
Loki API	http://localhost:3101	N/A
Alloy UI	http://localhost:12345	N/A

Flujo general

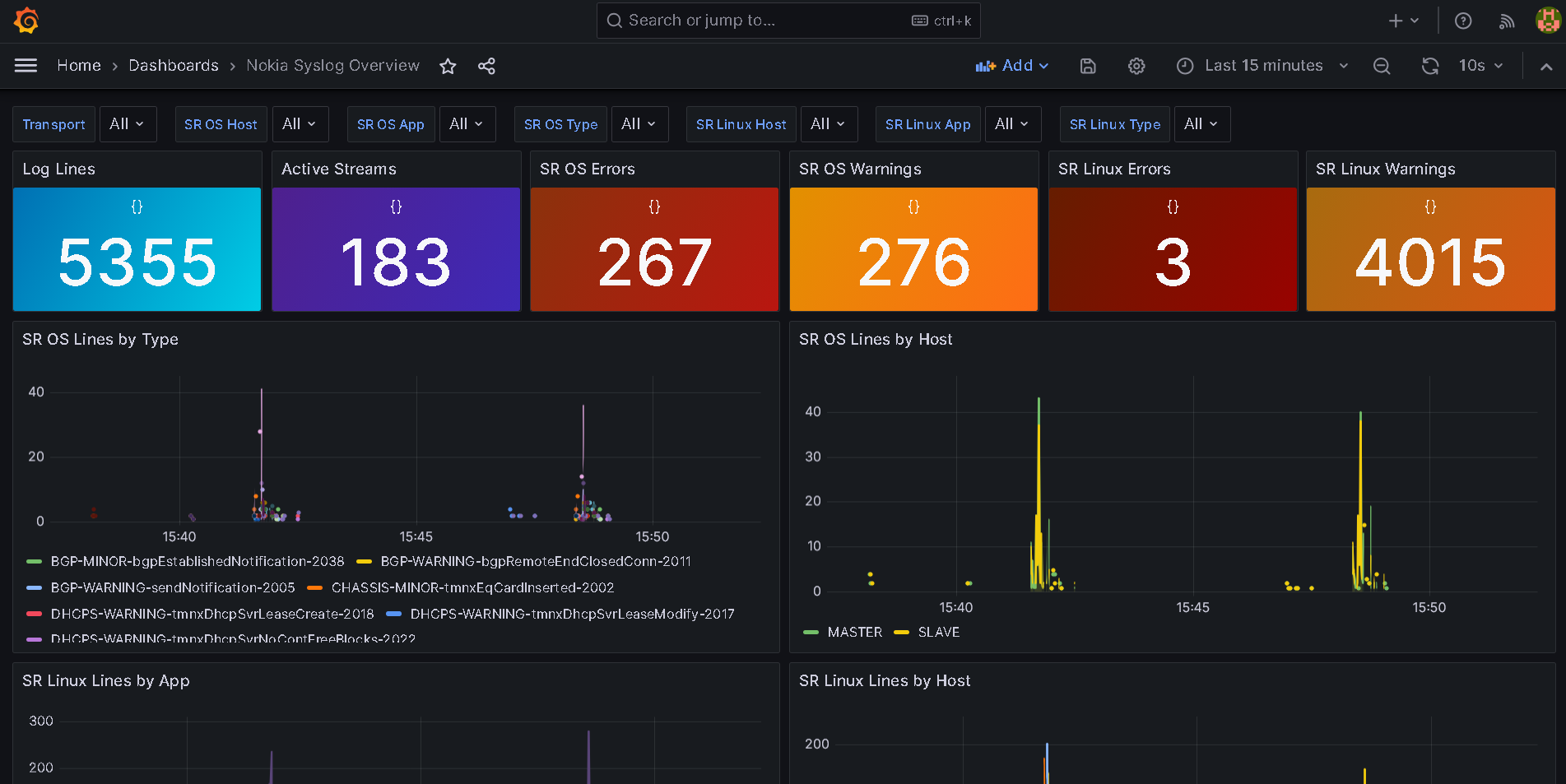

Qué incluye el dashboard

El dashboard Nokia Syslog Overview está organizado para operar ambos mundos dentro de una sola vista:

• contadores globales de líneas y streams
• métricas separadas para SR OS y SR Linux
• filtros propios para cada plataforma
• panel Raw Syslog - SR OS
• panel Raw Syslog - SR Linux

Configuración aplicada en los equipos

SR OS

• envía syslog por UDP/5514
• usa facility local6
• usa severity info
• publica el nombre del sistema con hostname use-system-name

SR Linux

• envía syslog por UDP/1514
• usa facility local6
• usa match-above informational
• publica logs por la network-instance mgmt

Además, en los equipos SR Linux se deshabilitó grpc-server eda-mgmt porque referenciaba un tls-profile "EDA" inexistente y generaba ruido continuo en syslog.

Siguiente página

La lógica técnica completa, los labels generados en Loki, el detalle de Alloy y Loki, las consultas y las configuraciones por plataforma se detallan en Dashboard e Integración.
