11. Interceptación legal y validación en LEA

Esta prueba permite validar que el BNG envía tráfico interceptado hacia el LIG/LEA y que el panel web y las APIs reflejan los flujos del suscriptor ONT-001.

11.0 Seleccionar el escenario antes de empezar

Antes de activar LI, confirma en qué escenario estás:

Escenario	Cómo aparece el suscriptor en el BNG	WAN principal para ATP 11	Script
RADIUS normal	ONT-001	wan2	ont1-subscriber-traffic.sh
Fallback a LUDB	normalmente <MAC>|<SAP>	wan1	ont1-subscriber-traffic.sh
Alternativa PPPoE	ONT-002 / test@test.com	ppp0	ont2-subscriber-traffic.sh

Pre-check recomendado:

A:admin@MASTER# show service active-subscribers

Resultado esperado:

• sin fallback AAA a LUDB, ONT-001 debe verse como alias normal y el flujo más simple para ATP 11 es wan2
• con fallback a LUDB, usa el subscriber-id activo exacto que devuelve el BNG y mantén toda la corrida sobre esa misma WAN

Todos los scripts de tráfico mencionados en esta sección están en configs/cbot/scripts/.

Regla práctica para li-source:

• antes de fallback a LUDB, el identificador que funciona de forma consistente es el alias del suscriptor, por ejemplo subscriber "ONT-001"
• después de fallback a LUDB, ese alias puede dejar de resolver y el identificador correcto pasa a ser el subscriber-id activo exacto que devuelve el BNG, por ejemplo 00:d0:f6:01:01:01|1/1/c2/1:50.150
• no hay un único valor de subscriber que sea universal para ambos estados
• si necesitas algo reutilizable, primero descubre el identificador activo real y luego construye li-source con ese valor

Nota importante sobre iperf3:

• los scripts ont1-subscriber-traffic.sh y ont2-subscriber-traffic.sh fijan IPERF_MSS=1400 por defecto
• esto evita el caso visto en laboratorio donde la sesión TCP negociaba un MSS jumbo cercano a 9440, enviaba un burst inicial y luego quedaba sin tráfico sostenido
• si sobrescribes IPERF_MSS, mantén un valor conservador o valida tú mismo que el camino soporte segmentos TCP grandes de forma estable

11.1 Levantar el servidor TCP de prueba

Iniciar iperf3 sobre el nodo dns:

bash configs/cbot/scripts/dns-iperf-server.sh start

Verificar que escuche en 2001:db8:aaaa::2:5201:

bash configs/cbot/scripts/dns-iperf-server.sh status

Resultado esperado:

• status debe mostrar una línea LISTEN para 2001:db8:aaaa::2:5201
• si status no muestra el listener, no continúes con upload o download

11.2 Activar la interceptación en el BNG

Desde el usuario liadmin en el BNG activo:

• sin haber aplicado fallback a LUDB, el flujo validado más simple es usar subscriber "ONT-001"
• si ya aplicaste fallback a LUDB, ONT-001 deja de aparecer como alias en el BNG; en ese caso usa el subscriber-id activo exacto que devuelve show service active-subscribers
• ONT-002 también puede usarse como alternativa PPPoE, pero el ATP principal sigue siendo ONT-001 porque es el camino más claro para IPoE

A:liadmin@MASTER# li private
[pr:/li]
A:liadmin@MASTER# li-source "li-dest-1" subscriber "ONT-001" ingress true
A:liadmin@MASTER# li-source "li-dest-1" subscriber "ONT-001" egress true
A:liadmin@MASTER# li-source "li-dest-1" subscriber "ONT-001" intercept-id 1001
A:liadmin@MASTER# li-source "li-dest-1" subscriber "ONT-001" session-id 1
A:liadmin@MASTER# log log-id "1" netconf-stream "li"
A:liadmin@MASTER# log log-id "1" source li true
A:liadmin@MASTER# log { log-id "1" destination netconf }
A:liadmin@MASTER# commit

Nota:

• el LIG de este laboratorio consume el mirror UDP (ip-udp-shim) del BNG
• el netconf-stream "li" sigue siendo útil como referencia operativa, pero el panel LEA mostrado en el lab se alimenta del listener UDP en el puerto 11111
• si el ATP se ejecuta con AAA en fallback a LUDB, el subscriber-id puede dejar de ser ONT-001 y aparecer como <MAC>|<SAP> en show service active-subscribers
• en ese escenario, la forma más precisa de activar LI es usar el subscriber-id reconstruido que devuelve el BNG; el uso por SAP puede mezclar tráfico de otras sesiones si comparten el mismo circuito
• el alcance de la captura depende de cómo configures li-source: por alias de suscriptor, por subscriber-id exacto o por el contexto real de la sesión activa
• para ATP conviene usar la identidad exacta que devuelve el BNG en esa corrida, porque así evitas mezclar tráfico de otras sesiones

Ejemplo usando el subscriber activo exacto en fallback a LUDB:

A:liadmin@MASTER# li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" ingress true
A:liadmin@MASTER# li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" egress true
A:liadmin@MASTER# li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" intercept-id 2004
A:liadmin@MASTER# li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" session-id 1
A:liadmin@MASTER# commit

Configuración exacta usada en las pruebas validadas de esta corrida:

[pr:/li]
A:liadmin@MASTER# info flat
    li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" ingress true
    li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" egress true
    li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" intercept-id 2101
    li-source "li-dest-1" subscriber "00:d0:f6:01:01:01|1/1/c2/1:50.150" session-id 1
    log log-id "1" netconf-stream "li"
    log log-id "1" source li true
    log { log-id "1" destination netconf }

Lectura operativa de esa configuración:

• la captura quedó amarrada al subscriber-id exacto de wan1
• por eso en esta validación las consultas API correctas usan intercept-id 2101
• por eso también las pruebas funcionales de tráfico se alinearon con ONT_WAN=wan1
• esa misma sintaxis no es la recomendada cuando AAA todavía no ha hecho fallback a LUDB; en ese caso normalmente debes interceptar subscriber "ONT-001"

Importante:

• el script configs/cbot/scripts/ont1-subscriber-traffic.sh acepta ONT_WAN=wan1|wan2|wan3 y resuelve automáticamente la IPv6 activa de esa WAN
• sin fallback AAA a LUDB, la opción validada más simple es usar ONT_WAN=wan2, porque coincide con el flujo dual-stack normal de ONT-001
• wan1 también puede usarse sin fallback si interceptaste ONT-001 y quieres validar específicamente esa WAN; no es la ruta principal del ATP porque wan2 deja una validación más representativa del caso dual-stack normal
• si vienes de fallback a LUDB, usa la WAN que corresponda al subscriber-id reconstruido que elegiste
• en la validación actual del laboratorio, el caso correcto para ONT-001 en fallback a LUDB es ONT_WAN=wan1
• no mezclar wan1 y wan2 en la misma corrida del ATP 11; si interceptaste 00:d0:f6:01:01:01|1/1/c2/1:50.150, todas las pruebas deben salir por wan1
• ejecutar upload, download y dns64 en secuencia, no en paralelo
• para ATP usar PARALLEL=1; valores mayores vuelven la prueba más frágil y no aportan valor funcional para LEA
• los scripts ya fijan IPERF_MSS=1400 por defecto para evitar el burst inicial sin tráfico sostenido
• configs/cbot/scripts/ont2-subscriber-traffic.sh también quedó preparado para validar ONT-002 si quieres una prueba alternativa PPPoE

Comprobación rápida:

Caso sin fallback:

ONT_USER=user ONT_PASS=test ONT_WAN=wan2 bash configs/cbot/scripts/ont1-subscriber-traffic.sh show-bind

Caso alternativo sin fallback sobre wan1:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh show-bind

Caso con fallback a LUDB:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh show-bind

Resultado esperado:

• sin fallback:
  • ONT_WAN=wan2
  • INTERFACE=eth3.200
  • ONT_BIND_V6=<IPv6 WAN activa de ONT-001 en wan2>
• alternativa válida sin fallback:
  • ONT_WAN=wan1
  • INTERFACE=eth1.150
  • ONT_BIND_V6=<IPv6 WAN activa de ONT-001 en wan1>
• con fallback:
  • ONT_WAN=wan1
  • INTERFACE=eth1.150
  • ONT_BIND_V6=<IPv6 WAN activa de ONT-001 en wan1>

11.3 Generar tráfico TCP desde ONT1

Caso sin fallback a LUDB:

ONT_USER=user ONT_PASS=test ONT_WAN=wan2 DURATION=12 PARALLEL=1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh upload

Caso alternativo sin fallback sobre wan1:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 DURATION=12 PARALLEL=1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh upload

Caso con fallback a LUDB sobre el subscriber reconstruido de ONT-001:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 DURATION=12 PARALLEL=1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh upload

No lanzar este comando en paralelo con download o dns64.

Si necesitas otra sesión, cambia ONT_WAN o usa ONT_BIND_V6 explícito. Lo importante es que el tráfico salga por la misma sesión que interceptaste en el BNG.

Internamente ejecuta:

iperf3 -6 -c 2001:db8:aaaa::2 -B <IPv6-activa-de-la-WAN-elegida> -p 5201 -t 12 -P 1 -M 1400

En LEA se deben observar eventos similares a:

• PROTO = TCP
• IP ORIGEN = IPv6 activa de la WAN elegida
• IP DESTINO = 2001:db8:aaaa::2
• P.ORIG con puertos efímeros altos
• P.DEST igual a 5201

Nota operativa:

• después del fix de MSS, iperf3 debe mostrar tráfico sostenido en vez de sólo un burst inicial
• el throughput exacto no es un KPI del ATP; lo importante es que la sesión TCP se mantenga y que el LEA registre eventos INGRESS y EGRESS
• si vuelves a ver 256 KBytes en el primer segundo y luego 0.00 bits/sec, revisa que no hayas sobrescrito IPERF_MSS

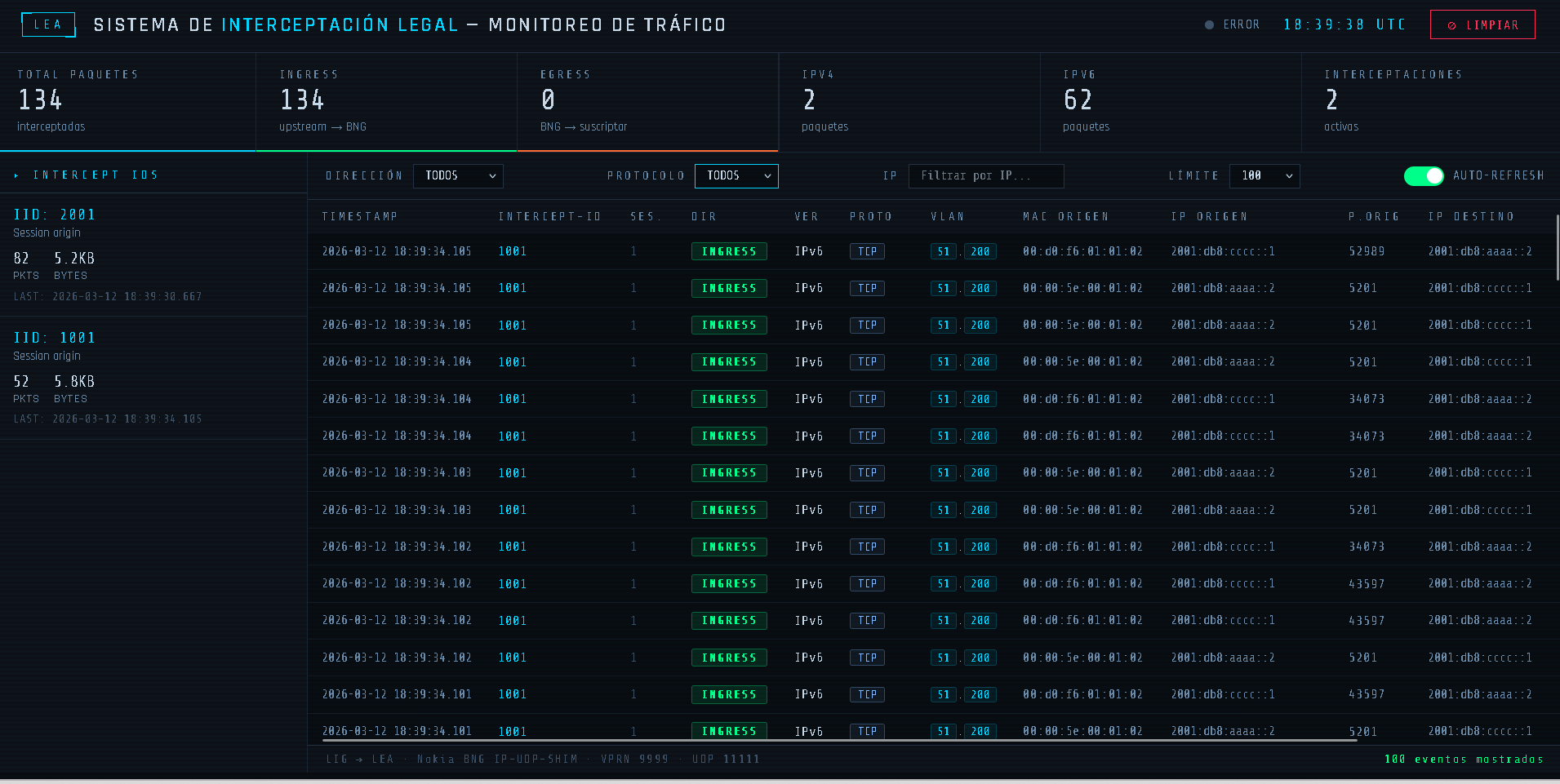

Referencia visual del resultado esperado en LEA:

11.4 Generar tráfico en sentido inverso

Sin fallback:

ONT_USER=user ONT_PASS=test ONT_WAN=wan2 DURATION=12 PARALLEL=1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh download

Alternativa sin fallback sobre wan1:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 DURATION=12 PARALLEL=1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh download

Con fallback:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 DURATION=12 PARALLEL=1 bash configs/cbot/scripts/ont1-subscriber-traffic.sh download

Resultado esperado:

• el comando no debe terminar con Connection refused
• el comando no debe terminar con control socket has closed unexpectedly
• en LEA deben aparecer flujos TCP desde 2001:db8:aaaa::2:5201 hacia la IPv6 de la WAN elegida clasificados como EGRESS

11.5 Generar tráfico DNS64/UDP

Sin fallback:

ONT_USER=user ONT_PASS=test ONT_WAN=wan2 DURATION=10 bash configs/cbot/scripts/ont1-subscriber-traffic.sh dns64

Alternativa sin fallback sobre wan1:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 DURATION=10 bash configs/cbot/scripts/ont1-subscriber-traffic.sh dns64

Con fallback:

ONT_USER=user ONT_PASS=test ONT_WAN=wan1 DURATION=10 bash configs/cbot/scripts/ont1-subscriber-traffic.sh dns64

En LEA esto suele verse como:

• PROTO = UDP
• IP DESTINO = 2001:db8:aaaa::2
• P.DEST = 53

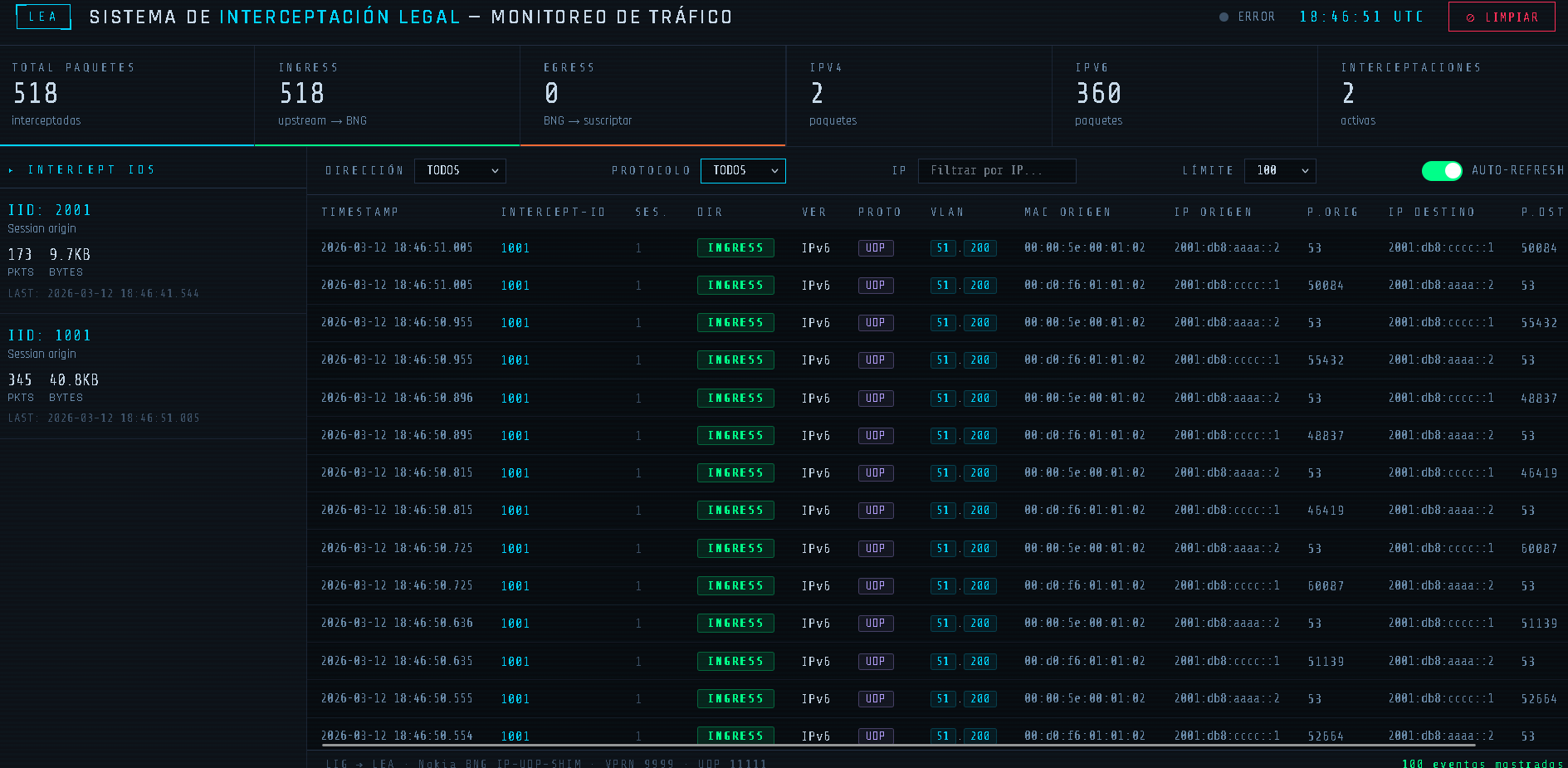

Referencia visual del resultado esperado en LEA para DNS64/UDP:

11.6 Detener y revisar el servidor de pruebas

Detener iperf3:

bash configs/cbot/scripts/dns-iperf-server.sh stop

Ver logs del servidor:

bash configs/cbot/scripts/dns-iperf-server.sh logs

11.7 Consultar las APIs del LEA

Prerequisitos en el host desde donde vas a consultar la API:

sudo apt install jq curl

Resumen general:

curl -s http://10.99.1.12:8080/api/stats | jq

Ultimos eventos:

curl -s 'http://10.99.1.12:8080/api/events?limit=20' | jq

Eventos de una interceptación específica:

curl -s 'http://10.99.1.12:8080/api/events?limit=100&intercept_id=<INTERCEPT_ID_USADO_EN_LI>' | jq

Resumen de interceptaciones:

curl -s http://10.99.1.12:8080/api/intercepts | jq

11.8 Consultas útiles sobre los eventos

Antes de ejecutar estos comandos, reemplaza explícitamente <INTERCEPT_ID_USADO_EN_LI> por el intercept-id real que configuraste en li-source.

Ejemplo:

Si en LI configuraste:
intercept-id 1001

entonces debes cambiar:
<INTERCEPT_ID_USADO_EN_LI>

por:
1001

Top protocolos observados:

curl -s 'http://10.99.1.12:8080/api/events?limit=500&intercept_id=<INTERCEPT_ID_USADO_EN_LI>' \
| jq -r 'group_by(.proto)[] | "\(.[0].proto): \(length)"'

Top IPs origen:

curl -s 'http://10.99.1.12:8080/api/events?limit=500&intercept_id=<INTERCEPT_ID_USADO_EN_LI>' \
| jq -r 'group_by(.src_ip)[] | "\(.[0].src_ip): \(length)"'

Top IPs destino:

curl -s 'http://10.99.1.12:8080/api/events?limit=500&intercept_id=<INTERCEPT_ID_USADO_EN_LI>' \
| jq -r 'group_by(.dst_ip)[] | "\(.[0].dst_ip): \(length)"'

Top puertos destino:

curl -s 'http://10.99.1.12:8080/api/events?limit=500&intercept_id=<INTERCEPT_ID_USADO_EN_LI>' \
| jq -r 'map(select(.dst_port != null)) | group_by(.dst_port)[] | "\(.[0].dst_port): \(length)"'

Separación de tráfico INGRESS y EGRESS:

curl -s 'http://10.99.1.12:8080/api/events?limit=500&intercept_id=<INTERCEPT_ID_USADO_EN_LI>' \
| jq -r 'group_by(.direction)[] | "\(.[0].direction): \(length)"'

Flujos únicos src_ip:src_port -> dst_ip:dst_port:

curl -s 'http://10.99.1.12:8080/api/events?limit=500&intercept_id=<INTERCEPT_ID_USADO_EN_LI>' \
| jq -r '.[] | "\(.proto) \(.src_ip):\(.src_port) -> \(.dst_ip):\(.dst_port)"' \
| sort | uniq -c

11.9 Consideraciones operativas

• Si las APIs devuelven contadores en cero o listas vacías, normalmente no hay tráfico interceptado activo en ese momento.
• Si el li-source se configura en el BNG equivocado, el LIG no verá paquetes aunque el panel esté operativo.
• Si ONT-001 desaparece por fallback a LUDB, no lo sustituyas automáticamente por ONT-002. Primero revisa show service active-subscribers y usa el subscriber-id activo exacto de ONT-001.
• Sin fallback AAA a LUDB, la corrida principal de ATP 11 para ONT-001 se hace sobre wan2.
• wan1 también es válida sin fallback si quieres observar esa sesión en particular.
• En fallback a LUDB, la corrida validada de ATP 11 para ONT-001 se hace sobre wan1.
• La WAN correcta siempre debe corresponder a la identidad que hayas interceptado en li-source.
• Si interceptas por subscriber-id exacto, consulta la API con ese intercept-id real y genera tráfico por esa misma sesión.
• Si AAA todavía está normal, no asumas que el subscriber-id estilo <MAC>|<SAP> servirá para LI; en ese estado usa el alias del suscriptor que expone el BNG, por ejemplo ONT-001.
• Si buscas un método genérico, el enfoque correcto no es fijar un string único sino resolver primero la identidad activa del suscriptor y usar esa identidad en la captura.
• Si pruebas wan3 o mezclas wan1 y wan2 en la misma corrida, eso ya es otra validación distinta y no debe mezclarse con el ATP principal.
• ONT-002 también puede validarse ahora por LEA, porque el parser del LIG ya decodifica PPPoE session con IPv6/IPv4.
• Para la validación más clara del LEA, combinar una prueba TCP (iperf3) y otra UDP (dns64) permite distinguir rápidamente los protocolos en la interfaz.
• Si iperf3 vuelve a caer en un burst inicial seguido de 0.00 bits/sec, la causa más probable es que se esté usando un MSS demasiado grande para ese camino de laboratorio. Vuelve a probar con el valor por defecto IPERF_MSS=1400.
