6. SRRP y BGP - Pruebas Generales
Esta prueba puede ser realizada contra el enlace entre BNGs o el enlace hacia la OLT. Por ello existen los scripts olt-to-bng1-down.sh / olt-to-bng1-up.sh.
6.1 Verificación de Script EHS
Cada vez que el script EHS se ejecute, se guardará un archivo de resultados dentro del BNG, en cf3:\resultsSRRPSwitch, con formato resultsSRRPSwitch_20260308-000025-UTC.665049.out. Esto ocurre al inicio del despliegue del laboratorio y cuando ejecutamos las pruebas de SRRP. Estos archivos ahora son efímeros y desaparecen cuando se destruye el lab.
Verificar que el script está configurado y operativo:
A:admin@MASTER# show system script-control script-policy "Policy-SRRPSwitch"
===============================================================================
Script-policy Information
===============================================================================
Script-policy : Policy-SRRPSwitch
Script-policy Owner : TiMOS CLI
Administrative status : enabled
Operational status : enabled
Script : N/A
Script owner : N/A
Python script : srrp_bgp_policy
Source location : cf3:\scripts\srrp_bgp_policy.py
Results location : cf3:\resultsSRRPSwitch
...
6.2 Revisión de Configuraciones por Default
Validación en MASTER
show srrp
show router 9999 bgp neighbor 172.16.1.1 detail | match "Export Policy"
show router 9999 bgp neighbor 172.16.2.1 detail | match "Export Policy"
show router 9999 bgp neighbor 172.16.1.1 advertised-routes
show router 9999 bgp neighbor 172.16.2.1 advertised-routes
Validación en SLAVE
show srrp
show router 9999 bgp neighbor 172.16.1.3 detail | match "Export Policy"
show router 9999 bgp neighbor 172.16.2.3 detail | match "Export Policy"
show router 9999 bgp neighbor 172.16.1.3 advertised-routes
show router 9999 bgp neighbor 172.16.2.3 advertised-routes
6.3 Validación del Sistema EHS para SRRP
Procedimiento: Apagar interfaz MASTER
Se puede ejecutar de dos maneras equivalentes:
Opción 1: Desde terminal
Esta opción requiere que el host desde el que ejecutas el script tenga instaladas las librerías de Python necesarias, al menos:
python3 -m pip install pygnmi
Si no quieres instalar dependencias en tu host, usa la Opción 2 desde Containerbot, que ya incluye las librerías necesarias para este script.
python3 configs/cbot/scripts/update-ports-sros.py --host 10.99.1.2 --state disable --port-id 1/1/c1/1

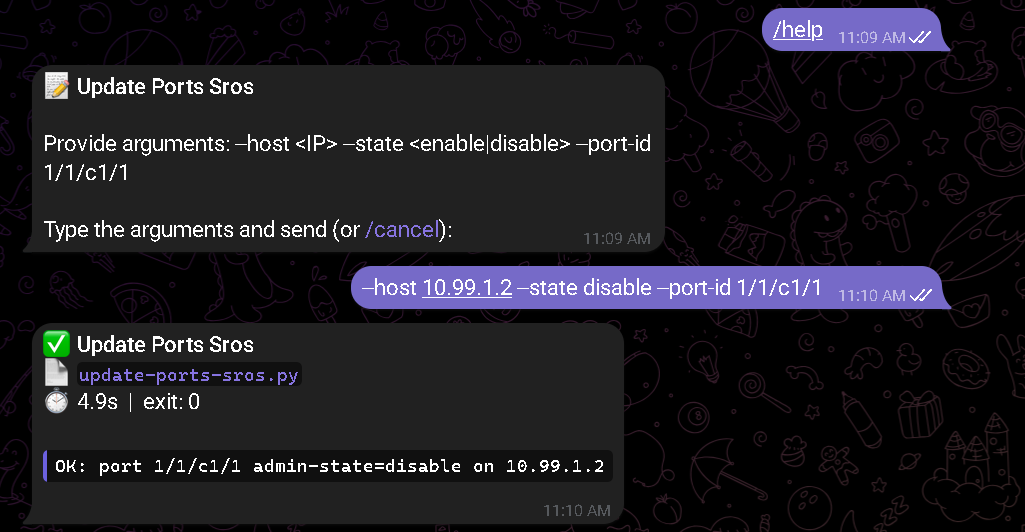

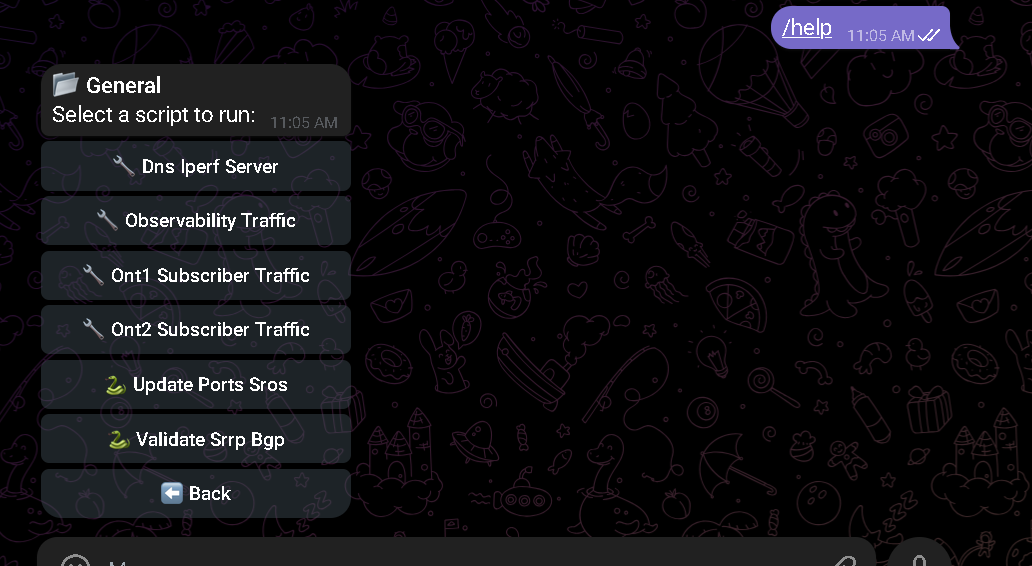

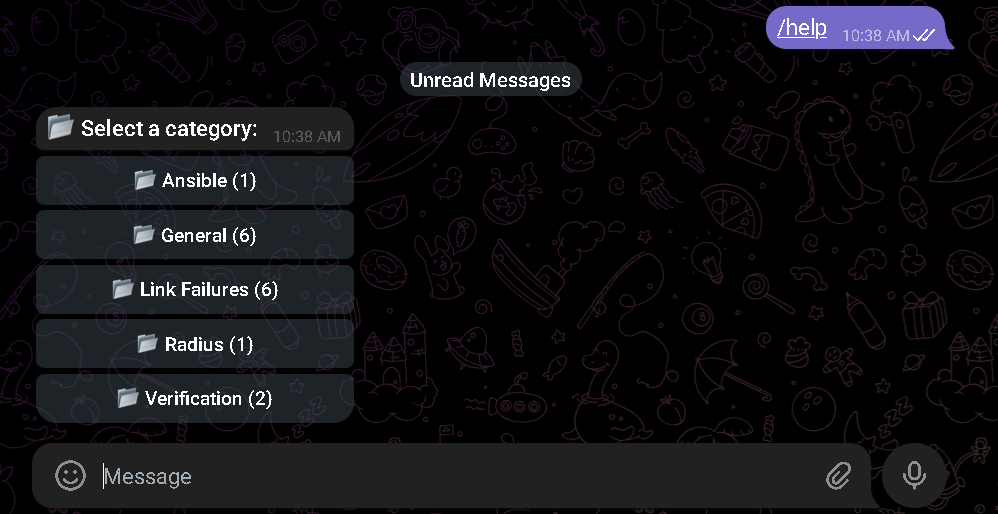

Opción 2: Desde Containerbot
Ejecutar exactamente el mismo script y los mismos parámetros desde el entorno de Containerbot. El comando /run ... es un comando del bot, no un comando genérico del shell del host:
/run update-ports-sros.py --host 10.99.1.2 --state disable --port-id 1/1/c1/1
También puede ejecutarse directamente con docker exec sobre el contenedor containerbot:
docker exec -it containerbot python3 /app/scripts/update-ports-sros.py --host 10.99.1.2 --state disable --port-id 1/1/c1/1
Ambas opciones apagarán el puerto 1/1/c1/1 del BNG MASTER, provocando un SRRP switchover.
Después de apagar la interfaz, esperar entre 5 y 15 segundos antes de validar show srrp y las Export Policy.
Para advertised-routes, especialmente hacia Carrier 2, puede haber un retardo adicional corto. Si todavía aparece el AS-Path anterior, esperar hasta 15 segundos y volver a consultar.
Esperado en MASTER (ahora Backup)
A:admin@MASTER# show srrp
===============================================================================
SRRP Table
===============================================================================
ID Service Group Interface Admin Oper
-------------------------------------------------------------------------------
2 9998 dual-stack Up backupShunt
1 9998 ipv6-only Up backupShunt
3 9998 vip Up backupShunt
-------------------------------------------------------------------------------
No. of SRRP Entries: 3
===============================================================================
En esta maqueta validada, el estado de standby del SRRP se observó como backupShunt. Según la release o la vista CLI, el texto puede variar levemente sin cambiar el significado operacional: el nodo sigue en estado de respaldo.
Export policies cambian a Backup (con prepend):
A:admin@MASTER# show router 9999 bgp neighbor 172.16.1.1 detail | match "Export Policy"
Export Policy : public_to_ISP_C1_Backup
A:admin@MASTER# show router 9999 bgp neighbor 172.16.2.1 detail | match "Export Policy"
Export Policy : public_to_ISP_C2_Backup
Rutas anunciadas hacia Carrier 1 con PREPEND x3 (AS-Path: 65520 65520 65520 65520):
A:admin@MASTER# show router 9999 bgp neighbor 172.16.1.1 advertised-routes
...
As-Path: 65520 65520 65520 65520
Rutas anunciadas hacia Carrier 2 con PREPEND x4 (AS-Path: 65520 65520 65520 65520 65520):
A:admin@MASTER# show router 9999 bgp neighbor 172.16.2.1 advertised-routes
...
As-Path: 65520 65520 65520 65520 65520
Esperado en SLAVE (ahora Master)
A:admin@SLAVE# show srrp
===============================================================================
SRRP Table
===============================================================================
ID Service Group Interface Admin Oper
-------------------------------------------------------------------------------
2 9998 dual-stack Up master
1 9998 ipv6-only Up master
3 9998 vip Up master
-------------------------------------------------------------------------------
No. of SRRP Entries: 3
===============================================================================
Export policies cambian a Master:
A:admin@SLAVE# show router 9999 bgp neighbor 172.16.1.3 detail | match "Export Policy"
Export Policy : public_to_ISP_C1_Master
A:admin@SLAVE# show router 9999 bgp neighbor 172.16.2.3 detail | match "Export Policy"
Export Policy : public_to_ISP_C2_Master
Rutas anunciadas hacia Carrier 1 SIN PREPEND:
A:admin@SLAVE# show router 9999 bgp neighbor 172.16.1.3 advertised-routes
...
As-Path: 65520
Rutas anunciadas hacia Carrier 2 con PREPEND x2:
A:admin@SLAVE# show router 9999 bgp neighbor 172.16.2.3 advertised-routes
...
As-Path: 65520 65520 65520
6.4 Levantar Interfaz de MASTER
Se puede ejecutar de dos maneras equivalentes:
Opción 1: Desde terminal
Esta opción requiere que el host desde el que ejecutas el script tenga instaladas las librerías de Python necesarias, al menos:
python3 -m pip install pygnmi
Si no quieres instalar dependencias en tu host, usa la Opción 2 desde Containerbot, que ya incluye las librerías necesarias para este script.
python3 configs/cbot/scripts/update-ports-sros.py --host 10.99.1.2 --state enable --port-id 1/1/c1/1

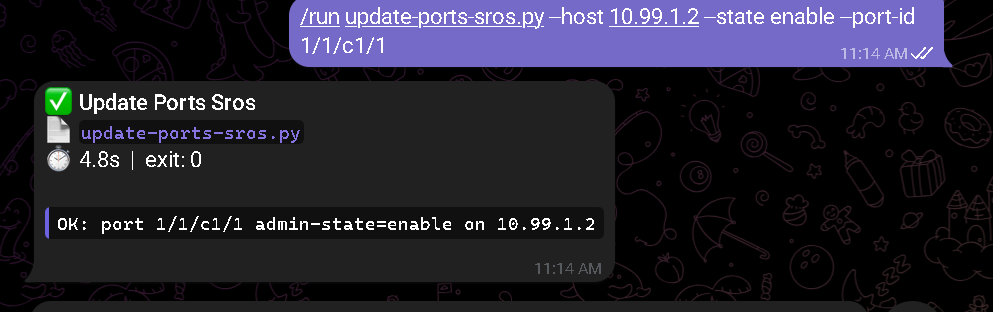

Opción 2: Desde Containerbot
Ejecutar exactamente el mismo script y los mismos parámetros desde el entorno de Containerbot. El comando /run ... es un comando del bot, no un comando genérico del shell del host:
/run update-ports-sros.py --host 10.99.1.2 --state enable --port-id 1/1/c1/1
También puede ejecutarse directamente con docker exec sobre el contenedor containerbot:
docker exec -it containerbot python3 /app/scripts/update-ports-sros.py --host 10.99.1.2 --state enable --port-id 1/1/c1/1
Verificar que MASTER recupera el rol master y las export policies vuelven a su estado original.
Después de levantar la interfaz, esperar entre 5 y 15 segundos antes de validar show srrp, Export Policy y advertised-routes.
Durante esa ventana puede observarse primero el cambio de rol y de policy, y unos segundos después el AS-Path final en advertised-routes, sobre todo hacia Carrier 2.
Después de levantar la interfaz de MASTER, puede existir una ventana corta en la que show srrp y las Export Policy ya reflejan el retorno al estado normal, pero show router 9999 bgp neighbor ... advertised-routes todavía muestre No Matching Entries Found.
En las pruebas validadas del laboratorio, ese estado fue transitorio y desapareció unos segundos después, sin requerir intervención adicional.
Validación en MASTER y SLAVE
Repetir los comandos de la sección 6.2 y verificar que las policies vuelven a su estado por defecto.
6.5 Apagar Interfaces de Carrier 1
Se puede ejecutar de dos maneras equivalentes:
Opción 1: Desde terminal
Ubicarse en la carpeta configs/cbot/scripts y ejecutar:
./carrier1-to-bng1-down.sh

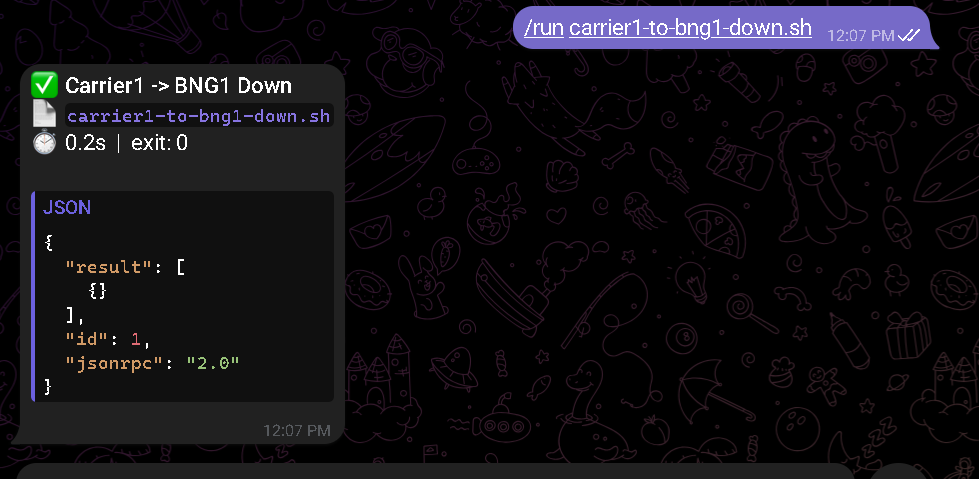

Opción 2: Desde Containerbot
Ejecutar este comando desde el entorno de Containerbot. El comando /run ... es un comando del bot, no un comando genérico del shell del host.
/run carrier1-to-bng1-down.sh
También puede ejecutarse directamente con docker exec sobre el contenedor containerbot:
docker exec -it containerbot /app/scripts/carrier1-to-bng1-down.sh
Después de apagar Carrier 1, esperar entre 3 y 10 segundos antes de validar show router 9999 bgp summary.
Esperado en MASTER
El neighbor 172.16.1.1 debe pasar a estado Connect (sesión BGP caída):
A:admin@MASTER# show router 9999 bgp summary
...
172.16.1.1
to_CARRIER1
65501 0 0 00h00m09s Connect
0 0
172.16.2.1
to_CARRIER2
65502 79 0 00h36m04s 2/2/3 (IPv4)
85 0 2/2/4 (IPv6)
6.6 Levantar Interfaces de Carrier 1
Se puede ejecutar de dos maneras equivalentes:
Opción 1: Desde terminal
Ubicarse en la carpeta configs/cbot/scripts y ejecutar:
./carrier1-to-bng1-up.sh

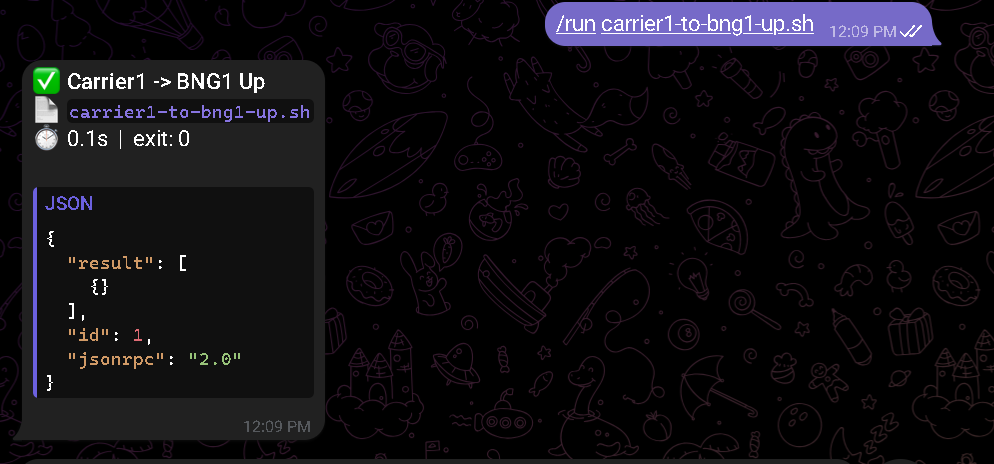

Opción 2: Desde Containerbot
Ejecutar este comando desde el entorno de Containerbot. El comando /run ... es un comando del bot, no un comando genérico del shell del host.
/run carrier1-to-bng1-up.sh
También puede ejecutarse directamente con docker exec sobre el contenedor containerbot:
docker exec -it containerbot /app/scripts/carrier1-to-bng1-up.sh
Esperar entre 10 y 20 segundos a que las rutas se establezcan. Carrier 1 debe volver a ser activo con LP 300:
A:admin@MASTER# show router 9999 bgp summary
...
172.16.1.1
to_CARRIER1
65501 7 0 00h00m09s 2/2/0 (IPv4)
3 0 2/2/0 (IPv6)
172.16.2.1
to_CARRIER2
65502 105 0 00h49m00s 2/0/3 (IPv4)
111 0 2/0/4 (IPv6)
Estas mismas pruebas se pueden ejecutar sobre el BNG SLAVE usando los scripts carrier1-to-bng2-down.sh y carrier1-to-bng2-up.sh.
