12. Validación de observabilidad en Grafana y Prometheus

Esta prueba valida que el tráfico generado por los suscriptores ONT-001 y ONT-002 se refleja correctamente en Prometheus y en el dashboard Small ISP Telemetry de Grafana.

Esta validación no usa el API del LEA. El LEA sirve para lawful interception y muestra paquetes espejados; la observabilidad de throughput se valida con Prometheus y Grafana.

Para esta validación se recomienda usar iperf3 en modo UDP con bitrate fijo, ya que genera curvas más estables y visibles que TCP en este laboratorio.

Durante la validación real de este ATP:

• ONT-001 generó octetos no cero en bngmaster-1
• ONT-002 generó octetos no cero en bngmaster-1
• ambos suscriptores aparecieron en Prometheus bajo la etiqueta subscriber_subscriber_id

12.1 Preparar el servidor de prueba

El orquestador de observabilidad levanta automáticamente cuatro instancias de iperf3 en el nodo dns, una por flujo.

Si se quiere revisar el estado de los puertos antes de ejecutar la prueba:

bash configs/cbot/scripts/observability-traffic.sh status

12.2 Confirmar que Prometheus ve ambos suscriptores

Listar los subscriber_subscriber_id disponibles:

curl -s 'http://10.99.1.10:9090/api/v1/label/subscriber_subscriber_id/values' | jq

El resultado esperado debe incluir:

["ONT-001", "ONT-002"]

Ver las sesiones activas:

curl -s 'http://10.99.1.10:9090/api/v1/query?query=subscriber_mgmt_subscriber_sla_profile_instance_session_up_time' \
| jq '.data.result[] | {subscriber:.metric.subscriber_subscriber_id, source:.metric.source, session_type:.metric.session_type, session_id:.metric.session_id, value:.value[1]}'

Resultado esperado:

• ONT-001 aparece como session_type="ipoe"
• ONT-002 aparece como session_type="ppp"

12.3 Generar tráfico simultáneo desde ONT-001 y ONT-002

Usar el orquestador del laboratorio:

bash configs/cbot/scripts/observability-traffic.sh all

El perfil por defecto genera cuatro flujos simultáneos:

• ONT-001 ingress: 2 Mbit/s
• ONT-001 egress: 2 Mbit/s
• ONT-002 ingress: 3 Mbit/s
• ONT-002 egress: 3 Mbit/s

Usa puertos separados en dns para evitar el error server is busy de iperf3:

5201 -> ONT-001 ingress
5202 -> ONT-001 egress
5203 -> ONT-002 ingress
5204 -> ONT-002 egress

Al finalizar, el mismo script imprime un resumen con los incrementos de octetos IPv6 en Prometheus para ingress y egress. Si se quiere cambiar el perfil:

DURATION=30 \
ONT1_UP_BW=2M ONT1_DOWN_BW=2M \
ONT2_UP_BW=3M ONT2_DOWN_BW=3M \
IPERF_LEN=1200 \
bash configs/cbot/scripts/observability-traffic.sh all

Al finalizar, el mismo script imprime un resumen con los incrementos de octetos IPv6 en Prometheus para ingress y egress.

12.4 Perfil validado

Durante la validación real de este ATP:

• ONT-001 sostuvo 2 Mbit/s en ingress y 2 Mbit/s en egress
• ONT-002 sostuvo 3 Mbit/s en ingress y 3 Mbit/s en egress
• ONT-002 quedó por encima de ONT-001 en ambas gráficas

12.5 Verificar el incremento de octetos en Prometheus

El orquestador ya imprime este resumen automáticamente. Si se quiere volver a consultarlo manualmente:

bash configs/cbot/scripts/observability-traffic.sh report

Resultado esperado:

• ONT-001 debe mostrar octets > 0 en bngmaster-1 para ingress y egress
• ONT-002 debe mostrar octets > 0 en bngmaster-1 para ingress y egress

Si se desea ver la consulta PromQL directa para ingress:

curl -s 'http://10.99.1.10:9090/api/v1/query?query=sum%20by%20(subscriber_subscriber_id,source)%20(increase(subscriber_mgmt_subscriber_sla_profile_instance_ingress_qos_statistics_ipv6_forwarded_octets%7bsubscriber_subscriber_id=~%22ONT-001%7cONT-002%22%7d%5b5m%5d))' \
| jq '.data.result[] | {subscriber:.metric.subscriber_subscriber_id, source:.metric.source, octets:.value[1]}'

Y para egress:

curl -s 'http://10.99.1.10:9090/api/v1/query?query=sum%20by%20(subscriber_subscriber_id,source)%20(increase(subscriber_mgmt_subscriber_sla_profile_instance_egress_qos_statistics_ipv6_forwarded_octets%7bsubscriber_subscriber_id=~%22ONT-001%7cONT-002%22%7d%5b5m%5d))' \
| jq '.data.result[] | {subscriber:.metric.subscriber_subscriber_id, source:.metric.source, octets:.value[1]}'

12.6 Validar en Grafana

Abrir Grafana:

• URL: http://localhost:3030
• Dashboard: Small ISP Telemetry
• Time range: Last 5 minutes
• Refresh: 5s

Seleccionar:

• Node = bngmaster-1
• Subscriber = ONT-001

Seleccionar:

• Node = bngmaster-1
• Subscriber = ONT-001 + ONT-002

Resultado esperado:

• el bloque Subscriber Lens · State Tree muestra ambos suscriptores
• Ingress Subscriber Throughput muestra ONT-002 por encima de ONT-001
• Egress Subscriber Throughput muestra ONT-002 por encima de ONT-001
• las curvas se ven sostenidas durante toda la duración de la prueba

12.7 Referencia visual

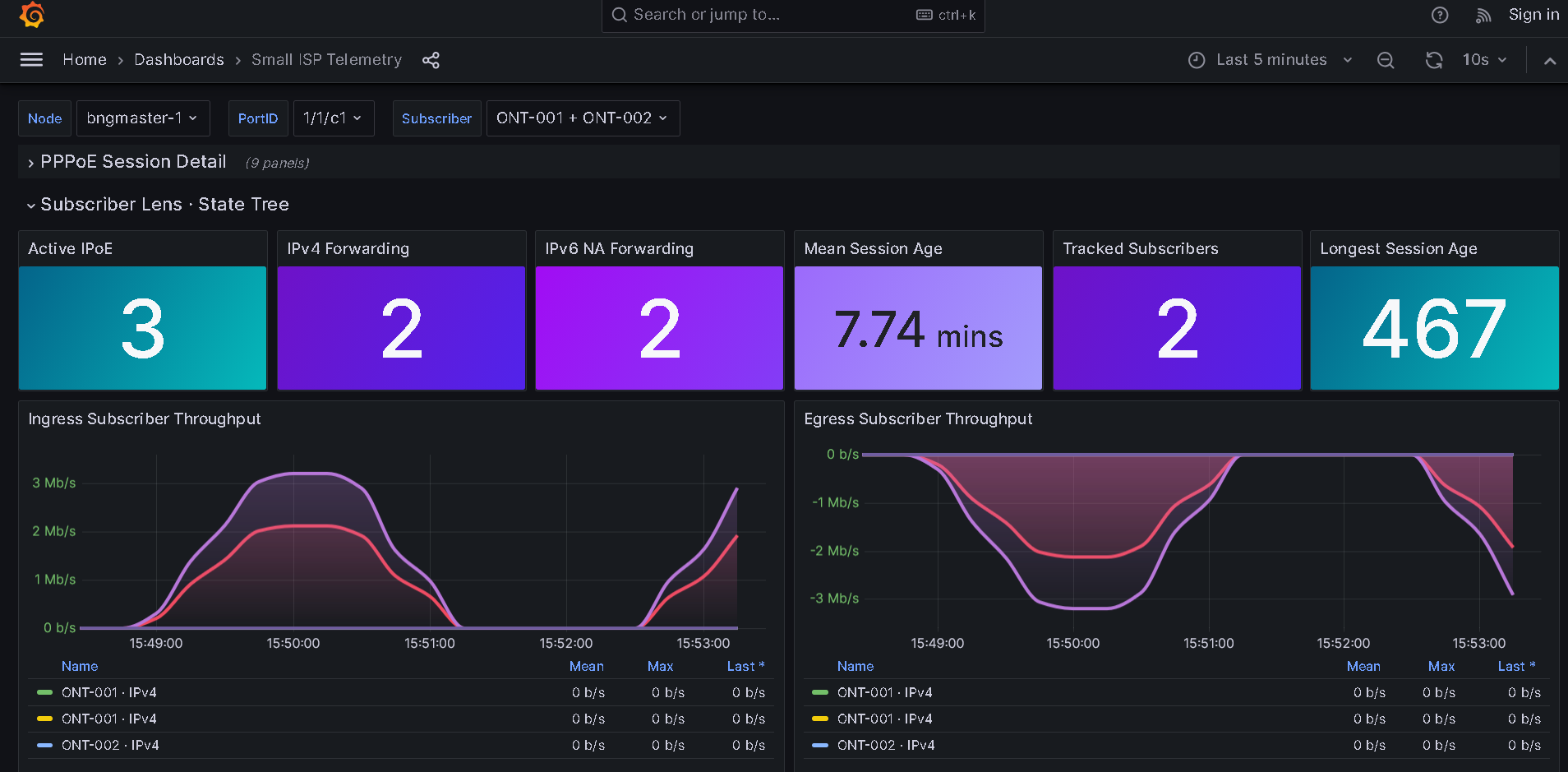

Usar la captura del dashboard de Grafana adjunta a esta validación como referencia visual del panel Subscriber Lens · State Tree y de las gráficas de throughput.

12.8 Limpieza

Detener los servidores del orquestador:

bash configs/cbot/scripts/observability-traffic.sh stop-servers

Ver estado de los puertos:

bash configs/cbot/scripts/observability-traffic.sh status

12.9 Consideraciones operativas

• ONT-001 y ONT-002 se observan en el dashboard usando el mismo selector Subscriber, cambiando solo el valor.
• Si ONT-002 ingress termina con unable to read from stream socket: Resource temporarily unavailable, en esta maqueta se considera un cierre transitorio de iperf3 siempre que Prometheus muestre incremento de octetos.
• Si el dashboard no muestra actividad, validar primero en Prometheus que increase(...) devuelve octetos no cero.
• En esta topología la actividad útil se observa sobre bngmaster-1; en la validación realizada bngslave-1 permaneció en cero para estos contadores.
• Para que los picos sean más visibles, usar una ventana corta en Grafana (Last 5 minutes) y refresh rápido (5s).
• Para observabilidad sostenida, usar configs/cbot/scripts/observability-traffic.sh en lugar de lanzar pruebas manuales por separado.
• El perfil por defecto ya deja ONT-002 por encima de ONT-001 tanto en ingress como en egress.
