Underlay Network¶

Diagrama de Conectividad Física¶

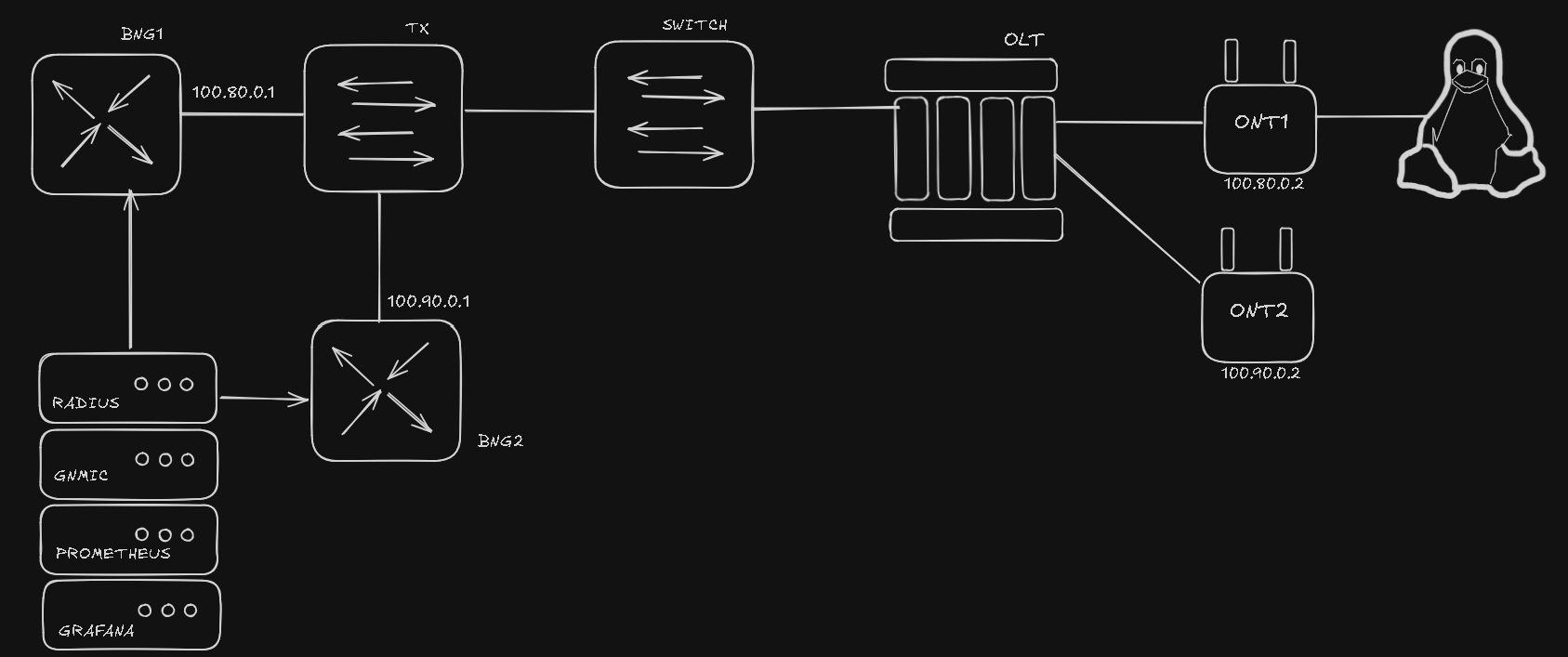

Topología Underlay

Descripción de la Capa Física¶

El Underlay representa la conectividad física entre todos los dispositivos del laboratorio. Esta capa proporciona el transporte de paquetes sin considerar los servicios lógicos que se ejecutan sobre ella.

Dispositivos y Conexiones¶

Nokia 7750 SR-7 (BNG1 y BNG2)¶

Los BNG son equipos Nokia 7750 SR-7 simulados que actúan como gateways de banda ancha. Cada BNG tiene:

Slot	Tipo	MDA	Función
A	CPM	-	Control Plane
B	CPM	-	Control Plane (Redundante)
1	IOM5-e	me6-100gb-qsfp28	Puertos hacia TX
2	IOM4-e-b	isa2-bb	ISA para NAT/ESM

# Configuración de BNG en lab.yml
bng1:
  kind: nokia_srsim
  image: localhost/nokia/srsim:25.10.R2
  type: sr-7
  components:
    - slot: A
    - slot: B
    - slot: 1
      type: iom5-e
      env:
        NOKIA_SROS_MDA_1: me6-100gb-qsfp28
        NOKIA_SROS_SFM: m-sfm6-7/12
    - slot: 2
      type: iom4-e-b
      env:
        NOKIA_SROS_MDA_1: isa2-bb
        NOKIA_SROS_SFM: m-sfm6-7/12

Nokia SR Linux (TX)¶

El switch TX es un Nokia SR Linux que actúa como punto de agregación entre los BNGs y la red de acceso:

Puerto	Conexión	Descripción
ethernet-1/1	BNG1:1/1/c1/1	Uplink a BNG1
ethernet-1/2	BNG2:1/1/c1/1	Uplink a BNG2
ethernet-1/3	Switch:1/1/1	Downlink hacia acceso

Nokia 7250 IXR-ec (Switch y OLT)¶

Tanto el Switch como el OLT utilizan Nokia 7250 IXR-ec simulados:

switch:
  kind: nokia_srsim
  type: ixr-ec
  components:
    - slot: A
      type: cpm-ixr-ec
      env:
        NOKIA_SROS_MDA_1: m4-1g-tx+20-1g-sfp+6-10g-sfp+

Conexiones del Switch¶

Puerto	Conexión	Modo	Encapsulación
1/1/1	TX:ethernet-1/3	Hybrid	QinQ
1/1/3	OLT:1/1/1	Hybrid	QinQ

Conexiones del OLT¶

Puerto	Conexión	Modo	Encapsulación
1/1/1	Switch:1/1/3	Hybrid	QinQ
1/1/2	ONT1:eth1	Access	802.1Q
1/1/3	ONT2:eth1	Access	802.1Q

Configuración de Puertos¶

BNG - Puertos hacia TX¶

/configure port 1/1/c1/1 admin-state enable
/configure port 1/1/c1/1 connector breakout c1-100g
/configure port 1/1/c1/1 ethernet mode hybrid
/configure port 1/1/c1/1 ethernet encap-type qinq

TX - Interfaces¶

set /interface ethernet-1/1 admin-state enable
set /interface ethernet-1/1 vlan-tagging true
set /interface ethernet-1/1 tpid TPID_ANY

set /interface ethernet-1/2 admin-state enable
set /interface ethernet-1/2 vlan-tagging true
set /interface ethernet-1/2 tpid TPID_ANY

set /interface ethernet-1/3 admin-state enable
set /interface ethernet-1/3 vlan-tagging true
set /interface ethernet-1/3 tpid TPID_ANY

Switch - Puertos¶

/configure port 1/1/1 admin-state enable
/configure port 1/1/1 ethernet mode hybrid
/configure port 1/1/1 ethernet encap-type qinq

/configure port 1/1/3 admin-state enable
/configure port 1/1/3 ethernet mode hybrid
/configure port 1/1/3 ethernet encap-type qinq

OLT - Puertos¶

/configure port 1/1/1 admin-state enable
/configure port 1/1/1 ethernet mode hybrid
/configure port 1/1/1 ethernet encap-type qinq

/configure port 1/1/2 admin-state enable
/configure port 1/1/2 ethernet mode access
/configure port 1/1/2 ethernet encap-type dot1q

/configure port 1/1/3 admin-state enable
/configure port 1/1/3 ethernet mode access
/configure port 1/1/3 ethernet encap-type dot1q

Esquema de Encapsulación¶

graph LR
    subgraph Cliente
        ONT[ONT<br>VLAN 150]
    end

    subgraph OLT
        OLT_IN[1/1/2<br>dot1q]
        OLT_OUT[1/1/1<br>QinQ]
    end

    subgraph Switch
        SW_IN[1/1/3<br>QinQ]
        SW_OUT[1/1/1<br>QinQ]
    end

    subgraph TX
        TX_IN[e1/3<br>tagged]
        TX_OUT[e1/1<br>tagged]
    end

    subgraph BNG
        BNG_IN[1/1/c1/1<br>QinQ]
    end

    ONT -->|C-VLAN 150| OLT_IN
    OLT_IN -->|S-VLAN.C-VLAN| OLT_OUT
    OLT_OUT -->|50.150| SW_IN
    SW_IN -->|50.150| SW_OUT
    SW_OUT -->|50.150| TX_IN
    TX_IN -->|50.150| TX_OUT
    TX_OUT -->|50.150| BNG_IN

Tabla de Resumen de Conexiones¶

Origen	Puerto	Destino	Puerto	Tipo
BNG1	1/1/c1/1	TX	ethernet-1/1	100G
BNG2	1/1/c1/1	TX	ethernet-1/2	100G
TX	ethernet-1/3	Switch	1/1/1	10G
Switch	1/1/3	OLT	1/1/1	10G
OLT	1/1/2	ONT1	eth1	1G
OLT	1/1/3	ONT2	eth1	1G
BNG1	1/1/c2/1	iPerf	eth1	100G
BNG2	1/1/c2/1	iPerf	eth2	100G
ONT1	eth2	PC1	eth1	1G
