Overlay Network

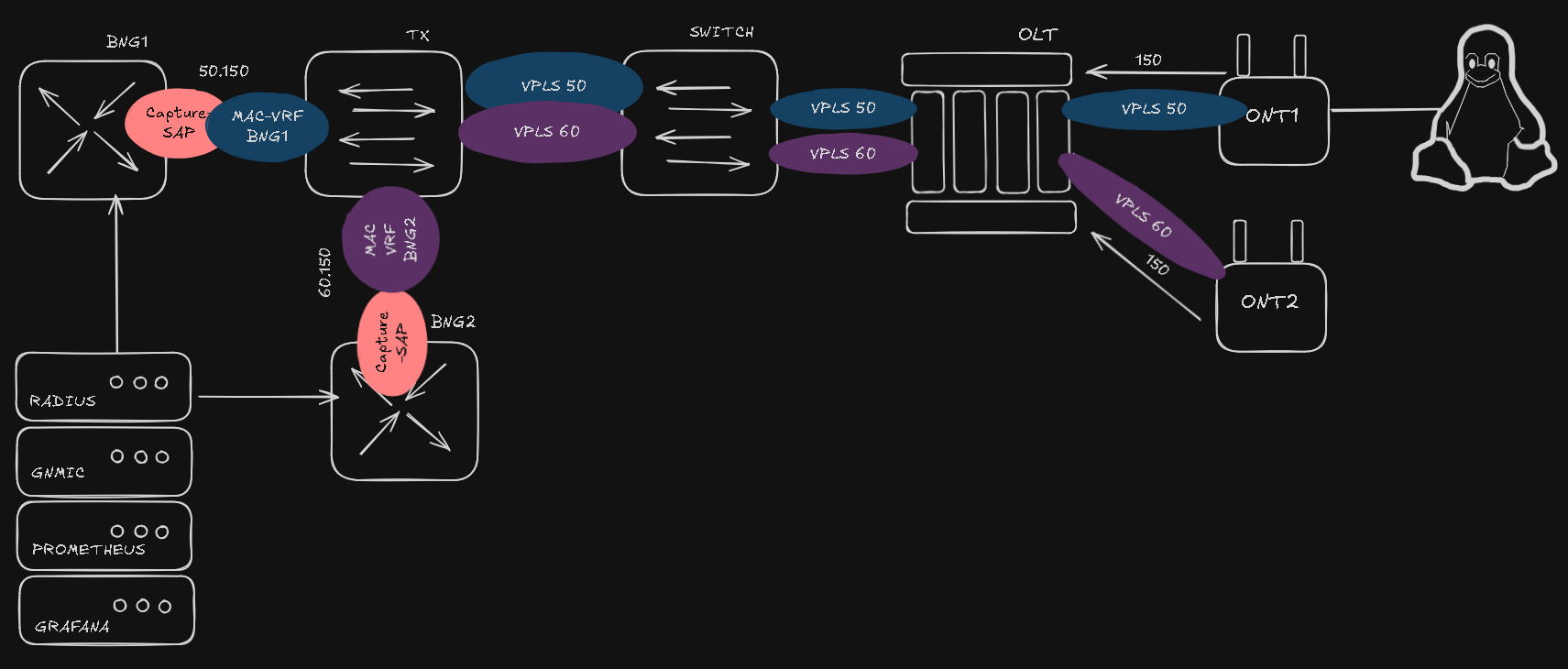

Diagrama de Servicios Lógicos

Descripción de la Capa de Servicios

El Overlay representa los servicios lógicos de capa 2 y capa 3 que operan sobre la infraestructura física. Esta capa define cómo el tráfico de los suscriptores es transportado desde las ONTs hasta los BNGs correspondientes.

Arquitectura de Servicios VPLS

La arquitectura utiliza VPLS (Virtual Private LAN Service) para crear dominios de broadcast aislados que conectan cada ONT con su BNG correspondiente.

Esquema de VLANs

Servicio	S-VLAN	C-VLAN	Descripción
BNG1	50	150	Tráfico hacia BNG1
BNG2	60	150	Tráfico hacia BNG2

Etiquetado QinQ

• C-VLAN (Customer VLAN): VLAN 150 asignada al cliente en la ONT
• S-VLAN (Service VLAN): VLAN 50 o 60 para identificar el BNG destino

Configuración de Servicios por Dispositivo

OLT - VPLS de Agregación

El OLT crea dos VPLS que agregan el tráfico de las ONTs hacia los BNGs:

VPLS para BNG1 (Service ID 50)VPLS para BNG2 (Service ID 60)

/configure service vpls "bng1-agg" admin-state enable
/configure service vpls "bng1-agg" service-id 50
/configure service vpls "bng1-agg" customer "1"
/configure service vpls "bng1-agg" stp admin-state disable

# SAP hacia Switch con QinQ (S-VLAN.C-VLAN)
/configure service vpls "bng1-agg" sap 1/1/1:50.150 admin-state enable

# SAP hacia ONT1 con C-VLAN
/configure service vpls "bng1-agg" sap 1/1/2:150 admin-state enable

/configure service vpls "bng2-agg" admin-state enable
/configure service vpls "bng2-agg" service-id 60
/configure service vpls "bng2-agg" customer "1"
/configure service vpls "bng2-agg" stp admin-state disable

# SAP hacia Switch con QinQ (S-VLAN.C-VLAN)
/configure service vpls "bng2-agg" sap 1/1/1:60.150 admin-state enable

# SAP hacia ONT2 con C-VLAN
/configure service vpls "bng2-agg" sap 1/1/3:150 admin-state enable

Switch - VPLS de Transporte

El Switch transporta el tráfico QinQ entre el OLT y el TX:

VPLS hacia BNG1VPLS hacia BNG2

/configure service vpls "to-tx-50" admin-state enable
/configure service vpls "to-tx-50" service-id 50
/configure service vpls "to-tx-50" customer "1"
/configure service vpls "to-tx-50" stp admin-state disable

# SAP hacia TX
/configure service vpls "to-tx-50" sap 1/1/1:50.* admin-state enable

# SAP hacia OLT
/configure service vpls "to-tx-50" sap 1/1/3:50.* admin-state enable

/configure service vpls "to-tx-60" admin-state enable
/configure service vpls "to-tx-60" service-id 60
/configure service vpls "to-tx-60" customer "1"
/configure service vpls "to-tx-60" stp admin-state disable

# SAP hacia TX
/configure service vpls "to-tx-60" sap 1/1/1:60.* admin-state enable

# SAP hacia OLT
/configure service vpls "to-tx-60" sap 1/1/3:60.* admin-state enable

TX (SR Linux) - MAC-VRF

El TX utiliza MAC-VRF (instancia de red de tipo bridge) para conmutar el tráfico:

MAC-VRF para BNG1MAC-VRF para BNG2

# Subinterfaces
set /interface ethernet-1/1 subinterface 50 type bridged
set /interface ethernet-1/1 subinterface 50 admin-state enable
set /interface ethernet-1/1 subinterface 50 vlan encap single-tagged vlan-id 50

set /interface ethernet-1/3 subinterface 50 type bridged
set /interface ethernet-1/3 subinterface 50 admin-state enable
set /interface ethernet-1/3 subinterface 50 vlan encap single-tagged vlan-id 50

# MAC-VRF
set /network-instance bng1 type mac-vrf
set /network-instance bng1 admin-state enable
set /network-instance bng1 interface ethernet-1/1.50
set /network-instance bng1 interface ethernet-1/3.50

# Subinterfaces
set /interface ethernet-1/2 subinterface 60 type bridged
set /interface ethernet-1/2 subinterface 60 admin-state enable
set /interface ethernet-1/2 subinterface 60 vlan encap single-tagged vlan-id 60

set /interface ethernet-1/3 subinterface 60 type bridged
set /interface ethernet-1/3 subinterface 60 admin-state enable
set /interface ethernet-1/3 subinterface 60 vlan encap single-tagged vlan-id 60

# MAC-VRF
set /network-instance bng2 type mac-vrf
set /network-instance bng2 admin-state enable
set /network-instance bng2 interface ethernet-1/2.60
set /network-instance bng2 interface ethernet-1/3.60

BNG - Capture SAP y VPLS

El BNG utiliza Capture-SAP para interceptar el tráfico de suscriptores:

# VPLS con Capture-SAP
/configure service vpls "capture-sap"
/configure service vpls "capture-sap" admin-state enable
/configure service vpls "capture-sap" service-id 2
/configure service vpls "capture-sap" customer "1"

# Capture-SAP que captura todo el tráfico QinQ
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.*
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* radius-auth-policy "autpolicy"

# Triggers de sesión
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* trigger-packet
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* trigger-packet dhcp true
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* trigger-packet dhcp6 true
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* trigger-packet pppoe true

# MSAP defaults
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* msap-defaults
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* msap-defaults policy "msap"
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* msap-defaults service-name "9998"
/configure service vpls "capture-sap" capture-sap 1/1/c1/1:*.* msap-defaults group-interface "gi"

Flujo de Tráfico Overlay

sequenceDiagram
    participant ONT as ONT1
    participant OLT as OLT
    participant SW as Switch
    participant TX as TX
    participant BNG as BNG1

    Note over ONT,OLT: C-VLAN 150
    ONT->>OLT: Frame [VLAN 150]

    Note over OLT,SW: VPLS 50 (S-VLAN 50, C-VLAN 150)
    OLT->>SW: Frame [50.150]

    Note over SW,TX: VPLS 50
    SW->>TX: Frame [50.150]

    Note over TX,BNG: MAC-VRF bng1
    TX->>BNG: Frame [50.150]

    Note over BNG: Capture-SAP 1/1/c1/1:*.*
    BNG->>BNG: Crear sesión ESM

Tabla de Servicios

Dispositivo	Servicio	Tipo	ID	SAPs
OLT	bng1-agg	VPLS	50	1/1/1:50.150, 1/1/2:150
OLT	bng2-agg	VPLS	60	1/1/1:60.150, 1/1/3:150
Switch	to-tx-50	VPLS	50	1/1/1:50., 1/1/3:50.
Switch	to-tx-60	VPLS	60	1/1/1:60., 1/1/3:60.
TX	bng1	MAC-VRF	-	e1/1.50, e1/3.50
TX	bng2	MAC-VRF	-	e1/2.60, e1/3.60
BNG1	capture-sap	VPLS	2	1/1/c1/1:.
BNG2	capture-sap	VPLS	2	1/1/c1/1:.

Escalabilidad del Overlay

Agregar Nueva ONT a BNG1

1. En el OLT, agregar SAP al VPLS existente:

   /configure service vpls "bng1-agg" sap 1/1/4:150 admin-state enable


Agregar Nuevo BNG (BNG3)

1. En el OLT, crear nuevo VPLS:

   /configure service vpls "bng3-agg" admin-state enable
   /configure service vpls "bng3-agg" service-id 70
   /configure service vpls "bng3-agg" sap 1/1/1:70.150 admin-state enable
   /configure service vpls "bng3-agg" sap 1/1/5:150 admin-state enable


2. En el Switch, crear nuevo VPLS:

   /configure service vpls "to-tx-70" admin-state enable
   /configure service vpls "to-tx-70" service-id 70
   /configure service vpls "to-tx-70" sap 1/1/1:70.* admin-state enable
   /configure service vpls "to-tx-70" sap 1/1/3:70.* admin-state enable


3. En el TX, crear nuevo MAC-VRF:

   set /interface ethernet-1/4 subinterface 70 type bridged
   set /interface ethernet-1/4 subinterface 70 vlan encap single-tagged vlan-id 70
   set /interface ethernet-1/3 subinterface 70 type bridged
   set /interface ethernet-1/3 subinterface 70 vlan encap single-tagged vlan-id 70
   set /network-instance bng3 type mac-vrf
   set /network-instance bng3 interface ethernet-1/4.70
   set /network-instance bng3 interface ethernet-1/3.70


Red Neutral

El diseño permite que cada ISP/Operador tenga su propio BNG con aislamiento completo de tráfico a nivel de VPLS/S-VLAN, manteniendo la infraestructura de acceso compartida.
